Преимущества серии

Комплектующие из стали с цинковым покрытием сочетают в себе повышенную прочность и устойчивость к коррозии.

Точная геометрия

постоянный контроль качества на всех этапах производственного процесса обеспечивает высокую точность изготовления комплектации

Цинковое покрытие

защищает комплектующие для раздвижных ворот от коррозии при установке ворот в регионах с повышенной влажностью

Универсальный набор

комплектация SGN делает возможным изготовление откатных ворот с использованием профильных труб 40-155 мм, весом до 700 кг для проёмов до 6000 мм

Удобство изготовления

оптимальный набор комплектующих для самостоятельного изготовления откатных ворот

Серия SGN — для тех, кто хочет сэкономить и любит делать всё своими руками

Если у вас есть необходимость в самостоятельной установке простых и экономичных откатных ворот с заполнением сварной сеткой, металлическим профилированным листом или доской, то комплектующие SGN это идеальное решение.

SGN идеально подходят

Для дачи

благодаря оптимальному набору комплектующих вы сможете самостоятельно собрать ворота на своём дачном участке
Для любого участка

экономичное решение с возможностью универсального применения
Для промышленных объектов

с широкими въездными проемами и высокой интенсивностью движения

Популярные готовые решения

Комплект SGN для откатных ворот до 450 кг

На базе оцинкованной шины 70 мм

6000 мм, роликовая опора (2 шт.), подставка (2 шт.), заглушка, опорный ролик, нижний улавливатель, верхний улавливатель, верхний кронштейн, удерживающий ролик (2 шт.), упор

€140

Комплект SGN для откатных ворот до 700 кг

На базе оцинкованной шины 94 мм

€260

Комплект SGN для откатных ворот до 450 кг

На базе не оцинкованной шины 70 мм

€130

Комплект SGN для откатных ворот до 700 кг

На базе не оцинкованной шины 94 мм

€220

Кредит и рассрочка на всю продукцию «АЛЮТЕХ»

Еще одна причина обращаться только к официальным представителям компании «АЛЮТЕХ». У них вы можете купить продукцию сейчас, а оплатить позже.

Подробнее

Конструкция

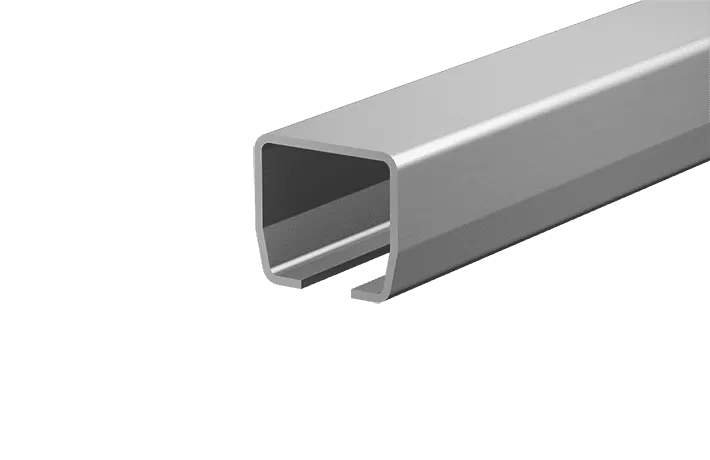

Шина SG.01

Применяется для ворот весом до 450 кг

Материал шины:

Неоцинкованная сталь
Оцинкованная сталь

Ширина шины: 70 мм

Длина шины:

5,3 м; 6 м; 7 м; 8 м; 9 м (для неоцинкованной)
5,3 м; 6 м; 7 м; 8 м; 9 м (для оцинкованной)

Толщина шины: 3,5 мм

Шина SG.02

Применяется для ворот весом до 700 кг

Материал шины:

Неоцинкованная сталь
Оцинкованная сталь

Ширина шины: 94 мм

Длина шины:

6 м; 7 м; 8 м; 9 м (для неоцинкованной)
6 м; 7 м (для оцинкованной)

Толщина шины: 5 мм

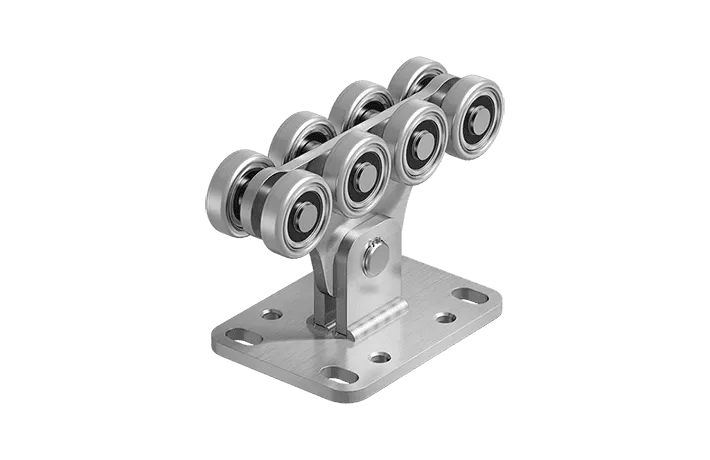

Роликовая опора

Предназначена для перемещения створки ворот.

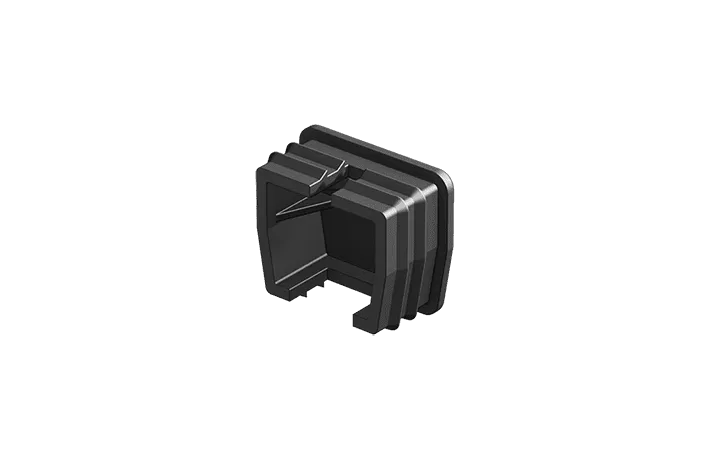

Заглушка

Используется для защиты торца шины от попадания в неё посторонних предметов, грязи и влаги.

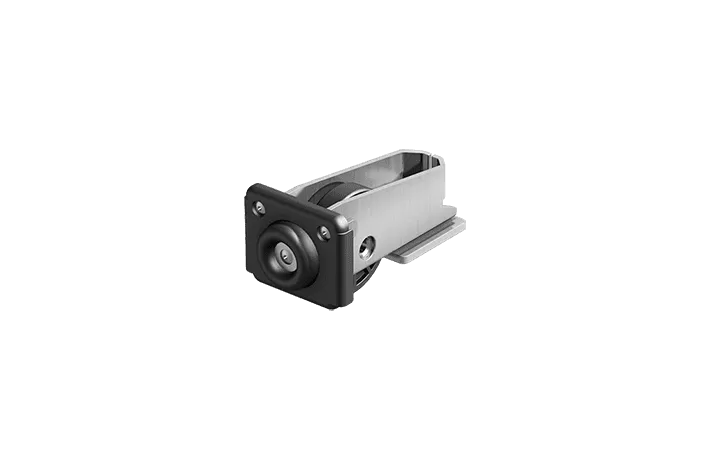

Опорный ролик

Предназначен для снижения нагрузки на шину в закрытом положении ворот и для предотвращения схода шины с роликовых опор.

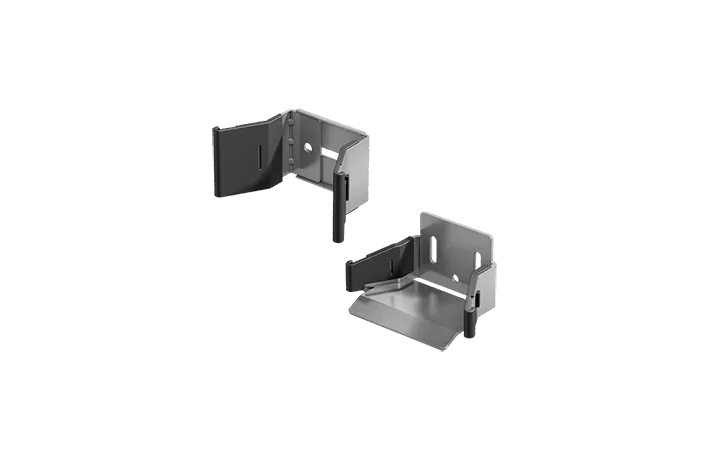

Верхний и нижний улавливатели

Воспринимают нагрузку от опорного ролика и удерживают верхний край ворот в закрытом состоянии.

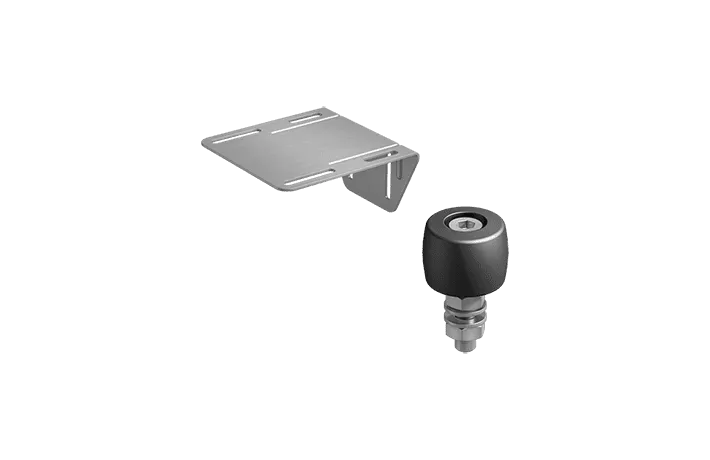

Верхний кронштейн с поддерживающим роликом

Используется для удержания створки ворот в предусмотренном положении.

Упор

Предназначен для предотвращения схода створки ворот с роликовых опор.

Варианты управления

Автоматическое управление

Даже ворота, собранные самостоятельно, можно автоматизировать. Для удобного управления откатными конструкциями «АЛЮТЕХ» предлагает надежные электроприводы.

Комфортное управление

Минимум 15 лет работы привода

Дополнительные аксессуары

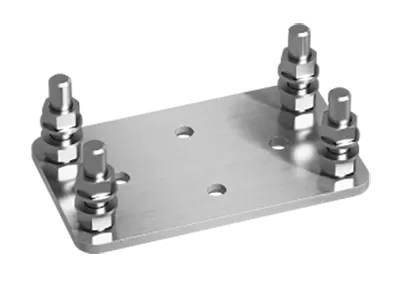

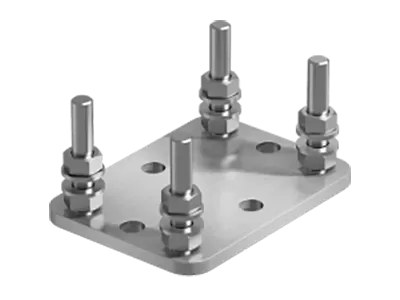

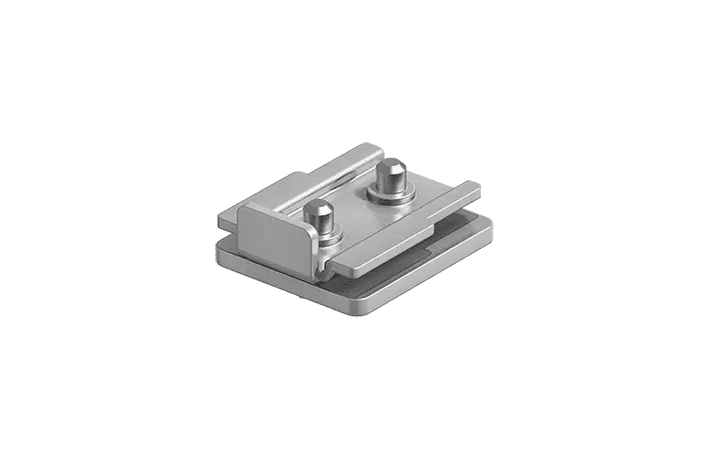

Подставка SGN.01.200

подставка для установки роликовых опор SGN.01.100, SGN.01.150

Подставка SGN.02.200

подставка для установки роликовых опор SGN.02.100, SGN.02.150

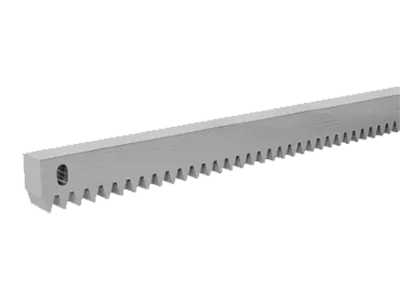

Зубчатая рейка ROA8

предназначена для передачи передачи крутящего момента электропривода створке ворот

Кронштейн SGN.01.717

предназначен для установки 4-х поддерживающих роликов при толщине труб 40-60 мм

Кронштейн SGN.02.717

предназначен для установки 4-х поддерживающих роликов при толщине труб 40-95 мм

Кронштейн SGN.03.717

предназначен для установки 4-х поддерживающих роликов при толщине труб 40-155 мм

Кронштейн SGN.01.718

предназначен для установки 2-х поддерживающих роликов при толщине труб 40-60 мм

Кронштейн SGN.02.718

предназначен для установки 2-х поддерживающих роликов при толщине труб 40-95 мм

Кронштейн SGN.03.718

предназначен для установки 2-х поддерживающих роликов при толщине труб 40-155 мм

Нужна консультация?

Наши консультанты помогут с выбором и назовут точную стоимость. Звоните:

+38 (067) 448-14-29

Вызвать замерщика

Мы сделаем все необходимые замеры и поможем определиться с механизмом и материалами

Спасибо за вашу заявку

Мы свяжемся с вами в ближайшее время.

Техническая документация

Брошюра

Въездные ворота Prestige

Арт. R7030130
01 Января, 2019

Технический каталог

Система откатных самонесущих ворот

Арт. R7030113
01 Января, 2019

Технический каталог

Система въездных ворот и калиток Prestige

Арт. R7030132
01 Февраля, 2020

Инструкция

Инструкция по проведению подготовительных работ для установки откатных ворот Prestige

Арт. R7030121
01 Ноября, 2018

Инструкция

Инструкция по сборке и монтажу откатных ворот Prestige

Арт. R7030120
01 Февраля, 2019

Регламент

Сервисное обслуживание изделия въездной группы серии Prestige

Арт. R7030134
01 Ноября, 2018

Инструкция

Арт. R7030122
01 Ноября, 2018

Руководство по эксплуатации

Ворота откатные самонесущие Prestige

Арт. R7030119
01 Ноября, 2018

Технический каталог

Комплектующие для откатных ворот серии SGN

Арт. R7030113
01 Января, 2020

Часто задаваемые вопросы

Что входит в стандартный набор комплектующих SGN?
В стандартный набор комплектующих SGN входят:
1. Направляющая шина
2. Роликовые опоры (2 шт)
3. Заглушка направляющей шины
4. Опорный ролик
5. Верхний улавливатель
6. Нижний улавливатель
7. Верхний кронштейн
8. Поддерживающий ролик
9. Упор
Какая толщина профиля шины SGN?

Толщина стали для шины SGN.01 - 3,5 мм, для шины SGN.02 - 5 мм.
Как рассчитать необходимое пространство для полного скрытия створки откатных ворот за столб проема в открытом состоянии?

Lш = A + a + b + (A/3 - 300) + c

Lш - длина шины

A - ширина проема

a,b,c - технологические отступы
Для чего в системе безопасности автоматических откатных ворот используются фотоэлементы и сигнальная лампа?

Фотоэлементы не позволяют воротам закрыться, если в проеме стоит автомобиль, человек или домашний питомец.

Сигнальная лампа оповещает миганием о движении створки.
Какой должна быть автоматика для откатных ворот?

Устойчивой к скачкам напряжения, перепадам температур и осадкам. Простой в установке и эксплуатации. Стильной и ударопрочной. Всеми этими характеристиками обладают электроприводы ALUTECH.
