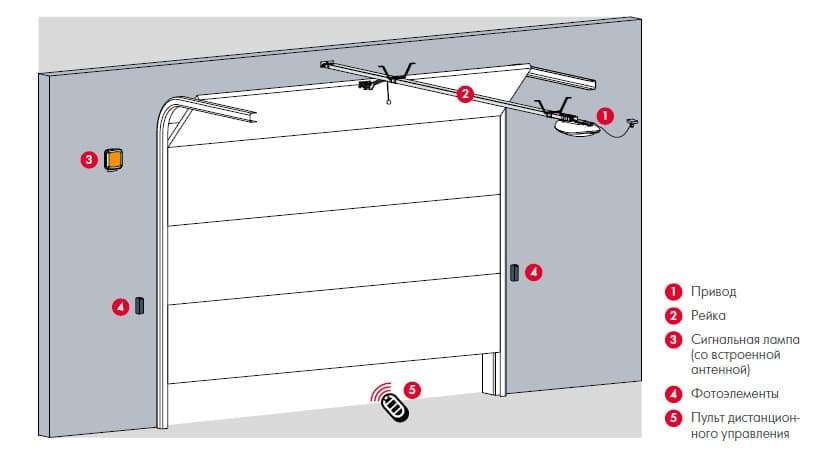

Типовий приклад автоматизації об'єкта виглядає таким чином:

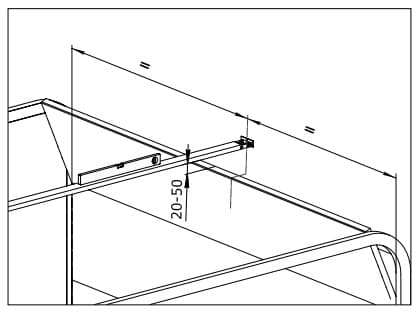

Лінія монтажу приводної рейки проходить посередині воріт. Якщо монтаж не може бути виконаний посередині воріт, то допускається монтаж на відстані не більше 100 мм ліворуч або праворуч від середини воріт. Відповідно, необхідно планувати місце для монтажу рейки й приводу відповідно до їх габаритів.

необхідний простір для монтажу, мм

Привід LG + рейка LGR-3300C(B)

3650

Привід LG + рейка LGR-3600C(B)

3950

Привід LG + рейка LGR-4200C(B)

4550

ASG600/3KIT-L (рейка в комплекті)

3700

ASG1000/3KIT-L (рейка в комплекті)

3700

ASG1000/4KIT (рейка в комплекті)

4400

Люз між рейкою й максимальною (верхньою) точкою руху полотна воріт повинен бути 20- 50 мм.

Кріплення в комплекті приводу забезпечують відстань від рейки до стелі до 110 мм, у разі більшої відстані необхідно застосувати додаткові смуги кріплення (не входять до комплекту).

Максимальна відстань від верхньої точки руху воріт до стелі повинна бути не більше 190 мм.
